Comparer des cartes à différentes résolutions spatiales

Analyse spatiale
Cartographie multi-échelle
SIG
R
Python
Désagrégation de résolution, score de concordance et score équilibré par classe, pour comparer une carte prédite à une carte de référence — en R et en Python.
Auteur·rice

Paul Faye

Date de publication

26 mai 2024

← Retour aux tutoriels

Le problème

Deux cartes géomorphologiques obtenues à des résolutions spatiales différentes ne se comparent pas cellule à cellule telles quelles : la carte prédite doit d’abord être ramenée à la résolution de la carte de référence, puis leur concordance mesurée — sans se limiter à un seul score global, qui favoriserait les classes majoritaires.

Le code et les fonctions utilisées ici sont ceux employés pour la validation du modèle présenté dans « Cartographie grande échelle » sur la page Travaux. Choisissez le langage qui vous intéresse ci-dessous — la méthode et les résultats sont les mêmes, seul le code (et parfois la figure) diffère.

NoteEn bref
  • La carte prédite est désagrégée pour retrouver la résolution de la carte de référence, cellule par cellule.
  • Score de concordance (“Match”) : proportion de cellules identiques entre les deux cartes.
  • Score équilibré (“Balanced Match”) : moyenne des rappels par classe — chaque classe compte autant que les autres, indépendamment de sa fréquence.
  • Sur l’exemple ci-dessous, le score équilibré passe de 0,86 à 0,56 selon la façon dont les cellules non prédites sont comptabilisées — l’écart à lui seul illustre pourquoi le choix de la métrique compte.

La méthode

Une zone d’étude est délimitée puis discrétisée en grille. La carte prédite — produite à une résolution plus grossière — est désagrégée pour retrouver la résolution de la carte de référence, et chaque cellule est classée selon son statut : hors zone, prédite, ou non prédite.

Packages R : ggplot2, dplyr, stringr, sp, sf, ggspatial, ggpubr, ggnewscale, raster. Les 4 fonctions utilisées ici (désagrégation, statut des cellules, score de concordance, score équilibré) sont publiées séparément sur Zenodo pour être réutilisables indépendamment de ce notebook.

Fonctions sur Zenodo

library(ggplot2)
library(sp)
library(sf)
library(raster)

# Zone d'étude : polygone WGS84 discrétisé en grille
crdref <- CRS('+proj=longlat +datum=WGS84')
lon <- c(-116.8, -114.2, -112.9, -111.9, -114.2, -115.4, -117.7)
lat <- c(41.3, 42.9, 42.4, 39.8, 37.9, 38.3, 38.6)
pols <- Polygons(list(Polygon(cbind(lon, lat))), ID = "1")
pols <- SpatialPolygons(list(pols), proj4string = crdref)

ref_sp <- raster(xmn = extent(pols)[1], xmx = extent(pols)[2],
                  ymn = extent(pols)[3], ymx = extent(pols)[4], res = c(.5, .5))
crs(ref_sp) <- crdref

# Carte de référence (résolution fine, 5 classes) et carte prédite (résolution grossière)
r <- raster(xmn = extent(pols)[1], xmx = extent(pols)[2],
            ymn = extent(pols)[3], ymx = extent(pols)[4], res = c(1, 1))
set.seed(12)
values(r) <- sample(1:5, ncell(r), replace = TRUE)
values(ref_sp) <- values(raster::disaggregate(r, fact = 2))
ref_sp_mask <- mask(ref_sp, pols, updateNA = TRUE)

pred_sp <- r
pred_sp[[1]][c(9, 17, 21)] <- c(5, 1, 4)
pred_sp_mask <- mask(pred_sp, pols, updateNA = TRUE)

# Désagrégation de la carte prédite + statut des cellules (hors zone / prédite / non prédite)
source('disaggregate.R'); source('status-prop.R')
pred_sp_dis <- disagRast(pols, pred_sp_mask, ref_sp, crdref)

ref_spbis <- ref_sp
ref_spbis[is.na(ref_spbis)] <- 999
outstudy <- mask(ref_spbis, pols, updateNA = TRUE)
status <- statusProp(pred_sp_dis, ref_sp, outstudy[[1]], pols, 4326)
PropNL <- status[[4]]  # proportion de cellules non prédites
PropL  <- status[[5]]  # proportion de cellules prédites

Référence

Prédite

Désagrégée

Statut

De la référence à la carte de statut : la carte prédite (résolution grossière) est désagrégée pour retrouver la résolution de la référence, puis chaque cellule de la zone d’étude est classée hors zone, prédite (vert) ou non prédite (orange). Sur cet exemple, 45 cellules sont hors zone, et parmi les 82 restantes, 72 sont prédites (88 %) contre 10 non prédites (12 %) — cette dernière proportion conditionne l’écart entre score brut et score corrigé ci-dessous.

La désagrégation de la carte prédite génère des effets de bord en périphérie de zone — visibles sur la carte de statut ci-dessus.

Seuls numpy et matplotlib sont nécessaires — pas de geopandas/shapely/rasterio : le test point-dans-polygone utilise matplotlib.path.Path, et les grilles sont de simples tableaux numpy. Code complet : compare_maps.py.

Afficher le code
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.path import Path
from matplotlib.colors import ListedColormap, BoundaryNorm

# Zone d'étude
POLY_LON = [-116.8, -114.2, -112.9, -111.9, -114.2, -115.4, -117.7]
POLY_LAT = [41.3, 42.9, 42.4, 39.8, 37.9, 38.3, 38.6]
POLYGON = np.column_stack([POLY_LON, POLY_LAT])
XMIN, XMAX, YMIN, YMAX = -117.7, -111.9, 37.9, 42.9
NA = np.nan

# Carte de référence (fine, 10x12) et carte prédite (grossière, 5x6)
REFERENCE = np.array([
    [NA, NA, NA, NA, NA, NA,  5,  5, NA, NA, NA, NA],
    [NA, NA, NA, NA, NA,  3,  5,  5,  5,  5, NA, NA],
    [NA, NA, NA,  3,  2,  2,  5,  5,  2,  2, NA, NA],
    [NA, NA,  3,  3,  2,  2,  5,  5,  2,  2,  1, NA],
    [NA,  4,  2,  2,  2,  2,  5,  5,  4,  4,  1, NA],
    [NA,  4,  2,  2,  2,  2,  5,  5,  4,  4,  1, NA],
    [NA,  2,  3,  3,  5,  5,  4,  4,  5,  5,  5, NA],
    [ 2,  2,  3,  3,  5,  5,  4,  4,  5,  5, NA, NA],
    [ 1,  1,  2,  2,  2,  2,  4,  4,  4, NA, NA, NA],
    [NA, NA, NA, NA, NA, NA,  4,  4, NA, NA, NA, NA],
], dtype=float)

PRED_COARSE = np.array([
    [NA, NA, NA,  5,  5, NA],
    [NA,  3,  5,  5,  2, NA],
    [NA,  2,  2,  5,  1,  1],
    [ 2,  3,  4,  4,  5, NA],
    [NA, NA,  2,  4, NA, NA],
], dtype=float)

def cell_polygon_mask(xs, ys, polygon):
    """True pour les cellules dont le centre est à l'intérieur du polygone."""
    xx, yy = np.meshgrid(xs, ys)
    pts = np.column_stack([xx.ravel(), yy.ravel()])
    return Path(polygon).contains_points(pts).reshape(len(ys), len(xs))

def disaggregate(coarse, factor):
    """Désagrège une grille grossière en répétant chaque cellule factor x factor fois."""
    return np.repeat(np.repeat(coarse, factor, axis=0), factor, axis=1)

xs_f = XMIN + 0.5 * (np.arange(12) + 0.5)
ys_f = YMAX - 0.5 * (np.arange(10) + 0.5)
mask_ref = cell_polygon_mask(xs_f, ys_f, POLYGON)

reference = np.where(mask_ref, REFERENCE, np.nan)
predicted = np.where(mask_ref, disaggregate(PRED_COARSE, 2), np.nan)
Afficher le code
CLASS_COLORS = ["#dee273", "#dcbf64", "#a5bfdd", "#1f77b6", "#02426d"]

def plot_class(ax, grid, title):
    cmap = ListedColormap(CLASS_COLORS)
    norm = BoundaryNorm(np.arange(0.5, 6.5, 1), cmap.N)
    ax.pcolormesh(np.linspace(XMIN, XMAX, grid.shape[1] + 1),
                  np.linspace(YMAX, YMIN, grid.shape[0] + 1),
                  np.ma.masked_invalid(grid), cmap=cmap, norm=norm,
                  edgecolors="black", linewidth=0.3)
    ax.plot(np.append(POLY_LON, POLY_LON[0]), np.append(POLY_LAT, POLY_LAT[0]), color="blue", linewidth=1)
    ax.set_title(title, fontsize=10)
    ax.set_xticks([]); ax.set_yticks([])

fig, axes = plt.subplots(1, 3, figsize=(11, 4))
plot_class(axes[0], reference, "Référence (fine)")
plot_class(axes[1], PRED_COARSE, "Prédite (grossière)")
plot_class(axes[2], predicted, "Prédite désagrégée")
fig.tight_layout()
plt.show()

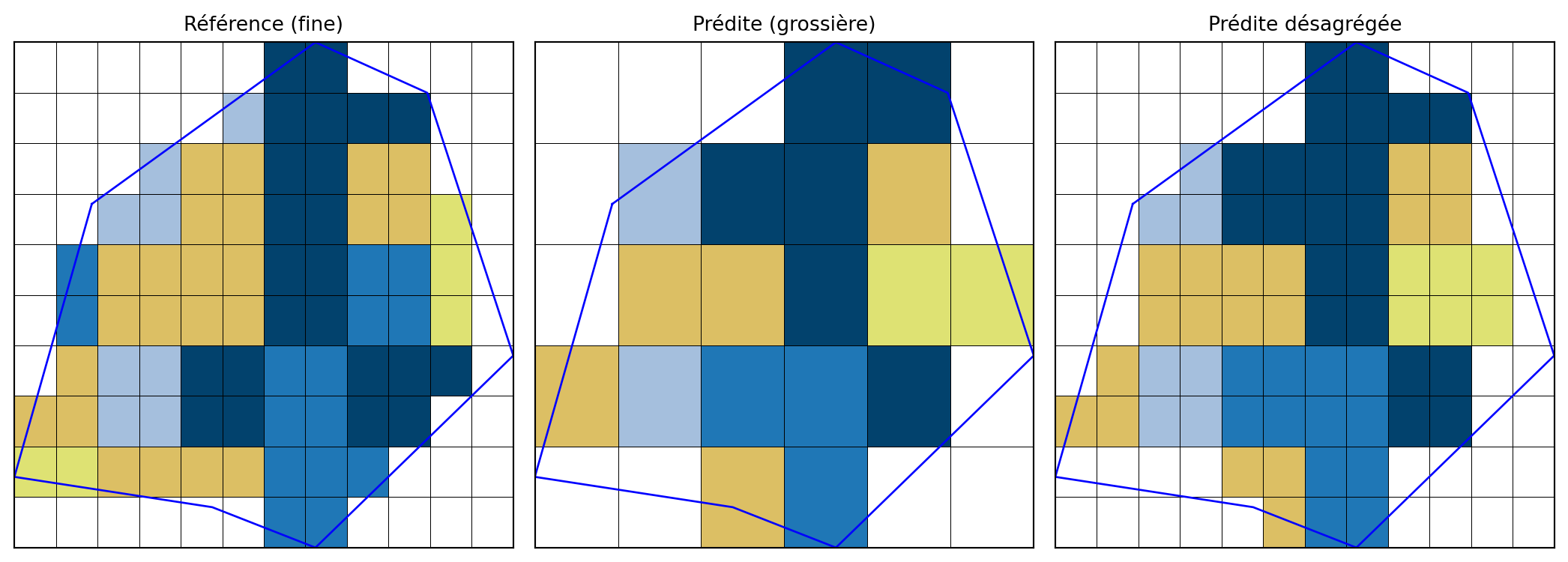

Figure 1: De la référence à la carte prédite désagrégée

Les résultats

Deux familles de scores mesurent la concordance entre les deux cartes : un score de concordance simple (proportion de cellules identiques), et un score équilibré par classe qui neutralise l’effet des classes dominantes (d’après Grandini et al. 2020). Chacun se décline en une version non corrigée (qui ignore les cellules non prédites) et une ou deux versions corrigées (qui les comptent comme des erreurs, plus ou moins sévèrement).

Score Valeur Ce qu’il mesure
Concordance — non corrigée 0,82 Cellules identiques, cellules non prédites ignorées
Concordance — corrigée 0,71 Idem, cellules non prédites comptées comme erreurs
Balanced Match — brut (NCBM) 0,86 Moyenne des rappels par classe, cellules non prédites ignorées
Balanced Match — corrigé, prop. 1 0,76 NCBM pénalisé par la proportion de cellules non prédites
Balanced Match — corrigé, prop. 2 0,56 Cellules non prédites réintégrées, rappel fixé à 0

Concordance non corrigée

Concordance corrigée
Afficher le code
def match_score(pred, ref, mask, correct=False):
    valid_ref = mask & ~np.isnan(ref)
    if correct:
        return float((valid_ref & (pred == ref)).sum() / valid_ref.sum())
    valid = valid_ref & ~np.isnan(pred)
    return float(np.mean(pred[valid] == ref[valid]))

def balanced_match(pred, ref, mask, classes):
    valid_ref = mask & ~np.isnan(ref)
    valid_pred = valid_ref & ~np.isnan(pred)
    recalls_ncbm, recalls_cbm2 = [], []
    for k in classes:
        idx_pred = valid_pred & (ref == k)
        if idx_pred.sum() > 0:
            recalls_ncbm.append(float((idx_pred & (pred == k)).sum() / idx_pred.sum()))
        idx_ref = valid_ref & (ref == k)
        if idx_ref.sum() > 0:
            recalls_cbm2.append(float((idx_ref & (pred == k)).sum() / idx_ref.sum()))
    n_L = (mask & ~np.isnan(pred)).sum()
    n_NL = (mask & np.isnan(pred) & ~np.isnan(ref)).sum()
    ncbm = float(np.mean(recalls_ncbm))
    cbm1 = ncbm * (n_L / (n_L + n_NL))
    cbm2 = float(sum(recalls_cbm2) / (len(recalls_cbm2) + 1))
    return ncbm, cbm1, cbm2

match_nc = match_score(predicted, reference, mask_ref, correct=False)
match_c = match_score(predicted, reference, mask_ref, correct=True)
ncbm, cbm1, cbm2 = balanced_match(predicted, reference, mask_ref, [1, 2, 3, 4, 5])

print(f"Match non corrigé : {match_nc:.2f}")
print(f"Match corrigé     : {match_c:.2f}")
print(f"NCBM (brut)       : {ncbm:.2f}")
print(f"CBM1 (corrigé, prop. 1) : {cbm1:.2f}")
print(f"CBM2 (corrigé, prop. 2) : {cbm2:.2f}")
Match non corrigé : 0.81
Match corrigé     : 0.70
NCBM (brut)       : 0.86
CBM1 (corrigé, prop. 1) : 0.74
CBM2 (corrigé, prop. 2) : 0.56
Score Valeur Ce qu’il mesure
Concordance — non corrigée 0,81 Cellules identiques, cellules non prédites ignorées
Concordance — corrigée 0,70 Idem, cellules non prédites comptées comme erreurs
Balanced Match — brut (NCBM) 0,86 Moyenne des rappels par classe, cellules non prédites ignorées
Balanced Match — corrigé, prop. 1 0,74 NCBM pénalisé par la proportion de cellules non prédites
Balanced Match — corrigé, prop. 2 0,56 Cellules non prédites réintégrées, rappel fixé à 0
Afficher le code
valid_ref = mask_ref & ~np.isnan(reference)
predicted_here = ~np.isnan(predicted)

cat_nc = np.full(reference.shape, np.nan)
cat_nc[valid_ref & predicted_here & (predicted == reference)] = 1
cat_nc[valid_ref & predicted_here & (predicted != reference)] = 0
cat_nc[valid_ref & ~predicted_here] = 2

cat_c = np.where(valid_ref, 0.0, np.nan)
cat_c[valid_ref & predicted_here & (predicted == reference)] = 1

def plot_match(ax, grid, colors, bounds, title):
    cmap = ListedColormap(colors)
    norm = BoundaryNorm(bounds, cmap.N)
    ax.pcolormesh(np.linspace(XMIN, XMAX, grid.shape[1] + 1),
                  np.linspace(YMAX, YMIN, grid.shape[0] + 1),
                  np.ma.masked_invalid(grid), cmap=cmap, norm=norm,
                  edgecolors="black", linewidth=0.3)
    ax.plot(np.append(POLY_LON, POLY_LON[0]), np.append(POLY_LAT, POLY_LAT[0]), color="blue", linewidth=1)
    ax.set_title(title, fontsize=10)
    ax.set_xticks([]); ax.set_yticks([])

fig, axes = plt.subplots(1, 2, figsize=(8, 4))
plot_match(axes[0], cat_nc, ["#dcbf64", "#3f8f5f", "#d97a3e"], [-0.5, 0.5, 1.5, 2.5],
           f"Non corrigée — {match_nc:.2f}")
plot_match(axes[1], cat_c, ["#dcbf64", "#3f8f5f"], [-0.5, 0.5, 1.5],
           f"Corrigée — {match_c:.2f}")
fig.tight_layout()
plt.show()

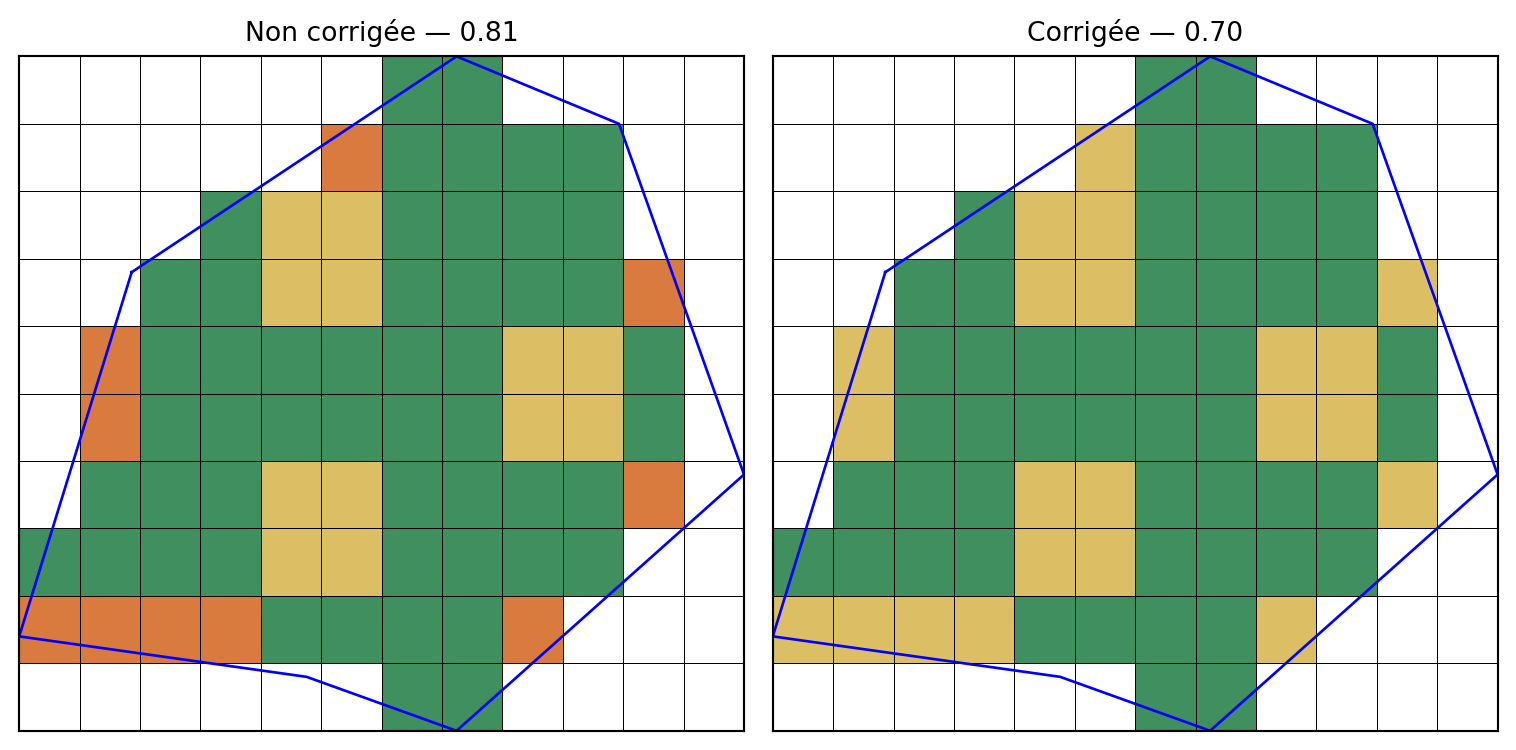

Figure 2: Concordance non corrigée (gauche) et corrigée (droite)

Ces cinq nombres mesurent la même carte prédite, mais répondent à des questions différentes : quelle est ma précision là où j’ai prédit ? (versions non corrigées) contre quelle est ma précision compte tenu de tout ce que je n’ai pas prédit ? (versions corrigées). Le bon score dépend de l’usage qu’on veut en faire, pas d’une convention universelle.

AstuceDétail mathématique

\[ Match\ (Yes) = \frac{N_{+}}{N_{+} + N_{-}} \qquad\qquad Recall_{k} = \frac{TP_{k}}{TP_{k} + FN_{k}} \]

\[ NCBM = \frac{1}{K}\sum_{k=1}^{K} Recall_{k} \qquad CBM_{1} = NCBM \times (1 - \%NL) \qquad CBM_{2} = \frac{1}{K}\sum_{k \neq 99}^{K} Recall_{k} \]

où \(N_{+}\)/\(N_{-}\) sont les cellules aux classes identiques/différentes entre les deux cartes, et \(K\) le nombre de classes (5 pour NCBM et CBM₁, 6 pour CBM₂ qui réintègre la classe des cellules non prédites, avec un rappel conventionnellement fixé à 0).

Testez par vous-même

Le calcul réel ci-dessus s’appuie sur des structures trop lourdes pour tourner directement dans un navigateur (sf/raster en R, une grille fine en Python). Voici une version simplifiée sur un petit exemple 4×4 à 3 classes : modifiez les valeurs de pred ci-dessous et cliquez sur Exécuter pour voir les scores changer — exécuté directement dans votre navigateur, sans serveur.

Avertissement

Version simplifiée à but pédagogique, sur un petit exemple jouet — le calcul réel sur des cartes complètes est celui de la section précédente.

NoteCe que fait ce code

ref et pred sont deux petites grilles 4×4 à 3 classes (référence et prédiction). match_score calcule la proportion de cellules identiques entre les deux ; balanced_match fait la moyenne des rappels classe par classe, pour ne pas laisser la classe la plus fréquente dominer le score — ce sont les deux mêmes fonctions que plus haut, réduites à l’essentiel. Changez quelques valeurs de pred et relancez pour voir les deux scores bouger différemment.

NoteCe que fait ce code

ref et pred sont deux petites grilles 4×4 à 3 classes (référence et prédiction). match_score calcule la proportion de cellules identiques entre les deux ; balanced_match fait la moyenne des rappels classe par classe, pour ne pas laisser la classe la plus fréquente dominer le score — ce sont les deux mêmes fonctions que plus haut, réduites à l’essentiel. Changez quelques valeurs de pred et relancez pour voir les deux scores bouger différemment.

Pour aller plus loin

Code R sur GitHub Code Python sur GitHub Fonctions sur Zenodo Voir le projet « Cartographie grande échelle » Retour aux tutoriels

Cette méthode a servi à valider le modèle de cartographie géomorphologique automatique décrit dans Faye et al. (2024).

Faye, Paul Aimé Latsouck, Elodie Brunel, Thomas Claverie, Solym Mawaki Manou-Abi, et Sophie Dabo-Niang. 2024. « Automatic geomorphological mapping using ground truth data with coverage sampling and random forest algorithms ». Earth Science Informatics 17 (4): 3715‑32.
Grandini, Margherita, Enrico Bagli, et Giorgio Visani. 2020. « Metrics for multi-class classification: an overview ». arXiv preprint arXiv:2008.05756.
